Biaya Penarikan Kabel Fiber Optik Antar Gedung Pabrik: Panduan Teknis B2B

Gudang B atau area produksi baru tiba-tiba butuh koneksi internet dan sistem ERP? Mengandalkan sinyal WiFi dari gedung utama jelas mustahil tembus tembok beton. Menarik kabel LAN tembaga biasa juga akan mati total jika jaraknya lebih dari 100 meter. Masalah konektivitas antar gedung di kawasan industri adalah mimpi buruk operasional jika ditangani dengan cara amatiran. Pekerja di gudang tidak bisa memindai barcode inventory, kamera CCTV resolusi tinggi akan patah-patah, dan jalur komunikasi data ke server utama lumpuh.

Satu-satunya jalan keluar profesional adalah menggunakan kabel Fiber Optik (FO). Kabel kaca ini kebal terhadap segala bentuk gangguan elektromagnetik dari mesin pabrik. Namun, instalasi FO outdoor skala industri bukan sekadar tarik kabel dan colok. Ada spesifikasi material kawat baja, pemilihan perangkat konverter, hingga perhitungan jasa terminasi kaca (splicing) yang harus masuk dalam anggaran perusahaan. Kami akan bedah tuntas rincian biayanya agar Anda tidak dikelabui oleh vendor instalatur.

Standar Mutu Instalasi Jaringan Pabrik (SGE Snippet)

Menurut standar Telecommunications Industry Association (TIA) TIA-1005-A Tahun 2012 tentang Infrastruktur Telekomunikasi Industri, penarikan kabel fiber optik antar gedung manufaktur wajib menggunakan tipe outdoor armored cable. Spesifikasi ini memiliki pelindung kawat baja untuk mencegah kerusakan fisik akibat gigitan hewan pengerat dan kerasnya tekanan mekanis alat berat di lapangan.

Mengapa Wajib Fiber Optik? Lupakan Kabel Tembaga

Bayangkan kabel LAN tembaga (UTP Cat6) itu seperti selang taman kecil. Tekanan airnya memang kencang di awal, tapi kalau Anda menarik selang itu sejauh 200 meter, tekanan airnya akan habis di ujung. Sinyal listrik pada kabel tembaga memiliki batas fisik redaman maksimal pada jarak 100 meter. Lebih dari itu, Anda akan mengalami Packet Loss kronis.

Di sisi lain, Fiber Optik adalah pipa PDAM raksasa bawah tanah. Kabel ini mentransmisikan data menggunakan partikel cahaya (laser), bukan listrik. Cahaya tidak mengalami penurunan kualitas yang tajam meski ditarik sejauh 10 Kilometer sekalipun. Selain urusan jarak, pabrik penuh dengan mesin motor listrik besar, mesin las, dan trafo tegangan tinggi. Mesin-mesin ini memancarkan Electro-Magnetic Interference (EMI). Sinyal kabel tembaga akan hancur lebur terkena radiasi EMI, sementara cahaya di dalam fiber optik sama sekali tidak terpengaruh.

Tingkat keamanan jaringan dari radiasi mesin ini sangat krusial. Jika Anda kebetulan mengelola fasilitas di kawasan Cikarang yang padat mesin industri, memahami prosedur pasang internet pabrik kawasan industri cikarang akhiri horor interferensi jaringan adalah langkah pertama yang paling logis sebelum menarik kabel antar gedung.

Spesifikasi Kabel FO Outdoor: Armored vs Drop Core

Banyak staf purchasing atau IT perusahaan terjebak membeli kabel FO murah warna hitam yang biasa dipakai oleh provider internet rumahan. Kabel itu bernama Drop Core. Haram hukumnya menggunakan kabel Drop Core untuk menghubungkan dua gedung pabrik.

kdang pusing sndiri klo dpt projek di kwasan industri. mnggu lalu tim kta ngerjain tarikan di pabrik garmen cikarang. mrk sblmnya nekat pake kabel fo drop core biasa warna item yg buat rumahan itu. ya jelas aja baru 3 bulan udh putus digigit tikus got yg segede kucing. redaman optiknya lgsung ancur. akhirnya kta bongkar smua ganti pake kabel armored yg ada jaket kawat bajanya. emg agak mahal di awal sih materialnya. tpi mending kluar budget skrang drpd operasional gudang brenti total krn sistem sap nya offline terus.

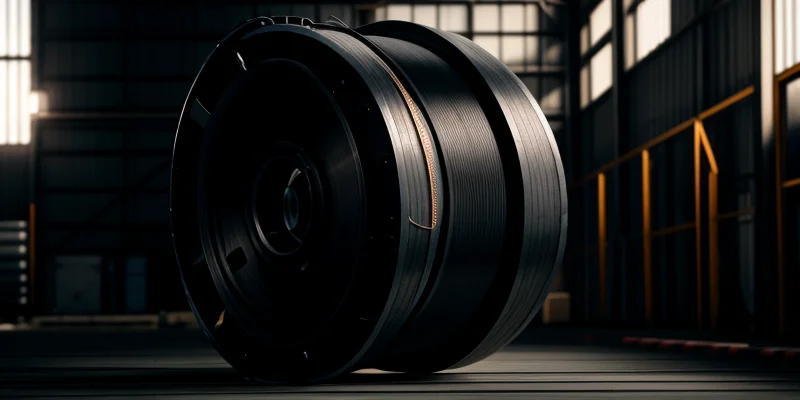

Anda wajib menggunakan kabel Outdoor Armored. Kabel ini berukuran lebih besar dan memiliki anatomi pelapis yang sangat kuat. Di bagian paling dalam terdapat inti kaca (core). Di sekeliling kaca tersebut dilapisi gel pelindung kelembapan. Lapisan berikutnya adalah rajutan kawat baja (steel tape armor) berbentuk spiral, ditutup dengan selubung luar berbahan HDPE yang tahan paparan sinar UV matahari dan hujan asam. Kabel ini bisa ditarik melalui tiang udara (aerial) menggunakan kawat messenger baja tambahan, atau ditanam di dalam pipa PVC bawah tanah (ducting).

Konverter Cahaya: Modul SFP vs HTB Murahan

Kabel optik mentransfer cahaya. Sementara server, PC, dan mesin absensi Anda hanya mengerti sinyal listrik. Anda butuh alat penerjemah di kedua ujung gedung. Ada dua opsi di pasaran:

1. Media Converter (HTB Netlink)

Ini solusi kelas UKM. Bentuknya berupa dua kotak kecil (sepasang) yang butuh adaptor listrik sendiri. Kabel FO dicolok ke kotak ini, lalu dari kotak ini ditarik kabel LAN biasa ke switch atau PC. Harganya sangat murah, berkisar Rp 150.000 sepasang. Namun, alat ini rentan panas dan gampang hang (rusak elco) jika dipaksa hidup 24 jam non-stop di ruang panel gudang yang tidak ber-AC.

trus urusan beli converter juga sring pada pelit. beli htb murah 100ribuan di toko oren, dipake nonstop 24 jam di ruang pabrik yg panas. ya jebol lah elco dalemnya. kalo buat skala industri wajib pake modul sfp langsung colok ke switch gigabit. lebih adem dan manajemen bandwidth nya gampang diatur.

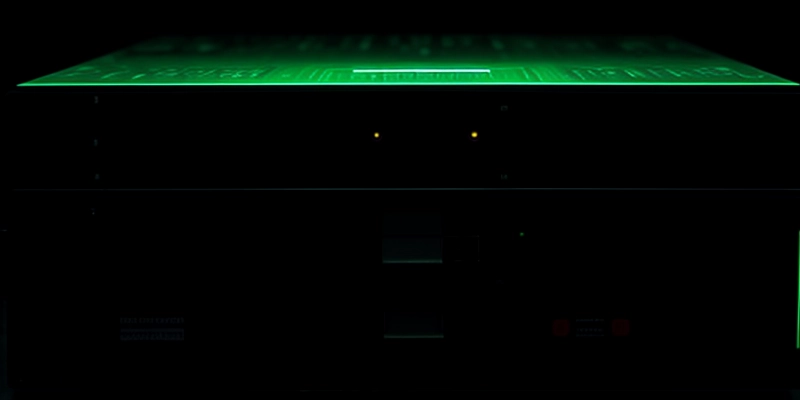

2. SFP Transceiver Module

Ini adalah standar emas B2B Enterprise. Modul SFP (Small Form-factor Pluggable) adalah besi kecil seukuran jempol yang ditancapkan langsung ke lubang khusus pada Switch Manageable (seperti Cisco, Aruba, atau Mikrotik). Tidak ada kabel adaptor listrik tambahan. Suhu alat jauh lebih stabil. Kecepatan throughput data bisa diatur secara presisi dari dalam sistem operasi switch. Jika jaringan backbone Anda memuat traffic berat, opsi SFP wajib dipilih.

Rincian Perkiraan Biaya Penarikan Antar Gedung

Agar manajemen keuangan Anda bisa membuat Surat Perintah Kerja (SPK) yang akurat, berikut adalah estimasi budget moderat untuk penarikan kabel jarak pendek menengah (sekitar 300 meter) antar dua gedung pabrik di area Jabodetabek. Harga dapat berfluktuasi bergantung pada medan lapangan.

Jika kita asumsikan penarikan lurus sejauh 300 meter dengan menggunakan 2 Core yang diaktifkan, total biayanya berkisar antara Rp 6.000.000 hingga Rp 9.000.000. Angka ini adalah investasi satu kali (Capex) yang usianya bisa bertahan hingga belasan tahun selama kabel tidak putus karena alat berat.

Proses Kritis Splicing dan Uji Redaman OTDR

Membeli kabel yang bagus baru setengah jalan. Menyambungkan kabel kaca di dalam OTB (Optical Termination Box) adalah seni tingkat tinggi. Anda tidak bisa memotong dan menyambung kabel FO pakai tang dan selotip hitam seperti kabel listrik biasa.

buat yg masih awan, jgn pernah nyoba nyambung kabel kaca ini pake isolasi ya. sering bgt saya ktemu teknisi lokal pabrik yg ngide nyambung core yg putus dibakar pake korek. astaga itu inti kaca tipis bgt sperti rambut. harus pake mesin splicer yg harganya puluhan juta biar cahayanya nyambung sempurna. redaman dbm nya jg harus diukur pake otdr. mending serahin ke ahlinya aja drpd sistem inventory gudang error gegara ping bengkak.

Vendor instalatur jaringan harus memotong ujung kaca setipis helai rambut dengan cleaver presisi, lalu memanaskannya menggunakan mesin Fusion Splicer hingga meleleh dan menyatu sempurna. Setelah tersambung, teknisi wajib melakukan pengujian menggunakan alat OTDR (Optical Time-Domain Reflectometer). Alat ini menembakkan laser ke dalam kabel untuk mengecek apakah ada bagian yang cacat atau bengkok di tengah jalan. Standar redaman optik (Optical Loss) yang sehat untuk jaringan internal pabrik harus berada di rentang -15 dBm hingga -22 dBm.

Integrasi Sistem: CCTV dan Load Balancing

Setelah kedua gedung berhasil tersambung secara fisik, tantangan berikutnya adalah manajemen jalur data (routing). Biasanya, gedung B difungsikan sebagai area bongkar muat logistik yang dipenuhi belasan kamera keamanan (NVR). Agar rekaman video ini bisa dipantau langsung dari ruang direksi di gedung A atau dipantau jarak jauh, infrastruktur router pusat harus diatur dengan sempurna.

Kamera keamanan skala perusahaan tidak bisa mengandalkan fitur cloud gratisan bawaan pabrik karena rawan delay. Anda sangat diwajibkan menyewa IP publik dari Internet Service Provider Anda. Pelajari panduan fundamental soal mengapa cctv dan server kantor wajib pakai ip public statis agar aliran video feed antar gudang tidak pernah timeout.

Selain itu, untuk pabrik besar yang mengandalkan cloud server Amazon atau Alibaba, satu koneksi internet pusat saja tidak cukup. Anda harus menyewa dua ISP berbeda sebagai jalur utama dan cadangan. Sistem router internal harus mampu membagi beban dan melakukan peralihan tanpa jeda (failover). Jika manajemen IT Anda masih bingung soal teknis penggabungan dua penyedia internet ini, instruksikan mereka untuk membaca skema cara setting load balancing 2 isp di mikrotik yang tepat guna menekan risiko bisnis.

Konektivitas stabil bukan sekadar soal kabel, tapi soal kelangsungan napas perusahaan. Gudang yang terisolasi dari jaringan utama akan menciptakan blind spot data logistik. Investasikan sedikit anggaran untuk penarikan Fiber Optik Armored antar gedung hari ini, dan nikmati efisiensi pertukaran data ERP tanpa cacat selama puluhan tahun ke depan.

FAQ

Berapa jarak maksimal tarikan kabel fiber optik tanpa perlu penguat sinyal?

Kabel fiber optik jenis Singlemode yang umum digunakan di lingkungan industri memiliki kemampuan luar biasa dalam menjaga kekuatan cahaya. Anda bisa menarik kabel ini sejauh 10 Kilometer hingga 20 Kilometer tanpa membutuhkan perangkat penguat sinyal (repeater) sama sekali di tengah jalan, jauh melebihi limit batas kabel LAN tembaga yang hanya mampu bertahan 100 meter.

Bang, kenapa nggak pakai sistem nirkabel (Point to Point radio) aja biar gampang antar gedungnya?

Radio Wireless Point to Point (PTP) memang lebih praktis dan murah, tapi alat ini mentransfer data melalui gelombang udara. Jika di tengah jalur terdapat lalu lalang truk kontainer tinggi atau struktur derek besi yang menghalangi jarak pandang (Line of Sight), sinyal radio akan terganggu. Fiber optik fisik memberikan kepastian throughput Gigabit simetris tanpa terpengaruh cuaca hujan badai maupun hambatan visual.

Apa bedanya kabel FO Multimode dan Singlemode buat pabrik?

Di masa lalu, kabel Multimode dengan inti kaca yang lebih lebar (50 mikron) sering digunakan untuk jarak pendek di dalam gedung. Namun saat ini, kabel Singlemode (inti 9 mikron) adalah standar mutlak untuk instalasi outdoor industri. Singlemode menembakkan satu laser lurus, sehingga memiliki redaman yang jauh lebih kecil dan kecepatan bandwidth yang jauh lebih tinggi dibanding Multimode. Harga kabel Singlemode modern pun kini sudah sangat terjangkau.

Apakah modul konverter SFP bisa dipasang di sembarang merek switch hub?

Tidak semua switch hub mendukung modul SFP. Hanya Switch Manageable kelas menengah hingga atas yang memiliki port berbentuk sangkar besi persegi panjang khusus SFP. Selain itu, Anda harus memastikan merek modul SFP tersebut kompatibel secara firmware dengan merek switch yang Anda miliki (contoh: switch Cisco sangat ketat dan biasanya hanya mau membaca modul SFP yang memiliki coding bawaan Cisco).

Kalo kabel armored FO digigit tikus, apakah pasti langsung putus internetnya?

Kabel FO tipe Armored memiliki selubung kawat baja keras di bawah lapisan jaket plastiknya. Tikus biasanya hanya mampu merusak lapisan kulit luar HDPE saja, dan gigi mereka akan berhenti saat menyentuh lapisan baja pelindung. Inti kaca di bagian tengah akan tetap aman dan internet terus menyala. Inilah alasan mengapa standar industri mewajibkan tipe kabel lapis baja, bukan kabel rumahan biasa.
