Hujan badai mengguyur kawasan industri. Kilat menyambar terang di langit, disusul suara guntur memekakkan telinga sedetik kemudian. Anda, selaku manajer IT, langsung berkeringat dingin menatap layar monitoring PRTG yang tiba-tiba berubah warna menjadi lautan indikator merah. Akses poin nirkabel luar ruangan mati total. Lima menit kemudian, laporan masuk dari staf teknis: tidak hanya akses poin yang mati, seluruh saklar (switch) jaringan distribusi lapis kedua di dalam ruang server utama hangus terbakar. Kerugian perangkat keras menembus angka puluhan juta rupiah, belum terhitung terhentinya laju produksi pabrik. Inilah malapetaka yang mengintai ketika instalasi perangkat telekomunikasi luar ruang mengabaikan pondasi fundamental yang sering dianggap sepele: sistem pembumian atau grounding anti petir.
Mitos Sambaran Petir Langsung vs Arus Induksi
Banyak yang salah kaprah mengira perangkat hanya rusak jika kilat menyambar fisik antena WiFi outdoor secara langsung. Faktanya, lonjakan energi elektromagnetik (Arus Induksi) dari sambaran petir di radius puluhan meter dapat merambat masuk lewat jalur kabel tembaga (UTP/STP) menuju perangkat di dalam gedung. Pemasangan Lightning Arrester yang dihubungkan dengan kabel bumi tembaga beresistensi kurang dari 2 Ohm adalah standar mutlak perlindungan perangkat kelas Enterprise.
Kekuatan voltase sebuah sambaran petir bisa menyentuh angka ratusan juta volt dengan hantaran arus listrik berpuluh-puluh ribu ampere. Saat aliran energi mahadahsyat ini menghantam tiang listrik atau tanah basah di sekitar pabrik Anda, ia menciptakan gelombang kejut elektromagnetik super masif yang memancar ke segala arah. Gelombang ini bertingkah layaknya perampok tak terlihat yang sedang mencari jalan pintas untuk masuk ke dalam rumah Anda.
Dan tebak apa jalan pintas paling empuk yang menyambut kehadiran mereka? Tentu saja bentangan kabel jaringan panjang yang menjuntai turun dari atap gedung menuju ruang kendali Anda.

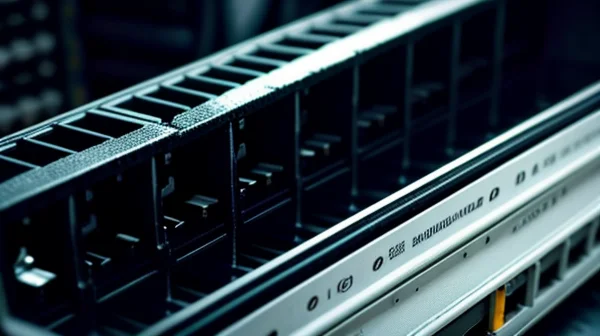

Tragedi Hangusnya Switch Ruang Server
Mari kita bongkar anatomi sebuah kegagalan fatal arsitektur jaringan yang paling sering menimpa klien korporat. Sebuah kantor manajemen perkebunan membangun menara antena kecil di atap gedung berlantai tiga untuk menembakkan sinyal Wi-Fi luar ruangan (Outdoor Access Point) tipe direksional ke arah pabrik pengolahan di seberang jalan.
Teknisi vendor murahan hanya menarik seutas kabel UTP (Unshielded Twisted Pair) kelas standar rumah dari alat pemancar di atas genteng, langsung dicolokkan ke alat penyedia daya listrik (PoE Injector), dan ujung akhirnya ditancapkan langsung ke lubang port switch utama yang mengatur tulang punggung lalu lintas data seluruh kantor.
Badai tiba. Petir menyambar pohon kelapa sawit sejauh lima puluh meter dari menara atap. Hantaman kilat itu tidak menyentuh antena sama sekali. Namun, gelombang radiasi energi yang terpancar seketika ditangkap oleh lilitan kabel jaringan UTP di atap yang tanpa sadar berubah fungsi layaknya sebuah antena raksasa penangkap listrik statis.
Lonjakan tegangan liar (Power Surge) sebesar ribuan volt sontak mengalir turun berdesakan melewati delapan helai kawat tembaga tipis di dalam kabel UTP. Ia menabrak kotak PoE, merusaknya dalam hitungan milidetik, lalu terus meluncur kencang menembus port saklar jaringan (Switch). Sirkuit sirkuit renik di dalam motherboard switch langsung mendidih dan putus seketika. Jika server aplikasi ERP kantor ikut tercolok ke saklar yang sama, bisa dipastikan sirkuit kartu jaringannya (NIC) akan ikut meledak.
Pelindung Pertama: Memahami Surge Protector (Lightning Arrester)
Cara paling logis untuk mencegah pembantaian perangkat keras ini bukanlah dengan memanjatkan doa setiap kali awan mendung tiba, melainkan memotong jalur tol masuknya aliran listrik liar tersebut. Senjata penahan gempuran pertama bernama Surge Protector tipe Ethernet, atau kerap disebut Lightning Arrester khusus jaringan data.
Kotak logam berukuran sekepalan tangan ini bertugas sebagai pos satpam yang kejam. Ia dipasang memotong jalur kabel tepat sebelum jalur tembaga itu masuk menembus dinding masuk ke dalam ruangan. Di dalam arrester terdapat komponen pemutus sirkuit peka tekanan (Gas Discharge Tube) yang terus mengawasi voltase berjalan. Saat paket data biasa lewat (dengan tegangan super kecil 3 hingga 5 volt), arrester diam saja. Namun begitu voltase liar puluhan ribu volt dari induksi petir mendadak menerjang, komponen pelindung ini akan bereaksi secara instan.
Ia langsung membuka pintu darurat dan membuang 99 persen aliran energi perusak tersebut ke jalur kabel lain. Kabel jalur buang inilah yang kita sebut sebagai kabel Grounding.
Arsitektur Kabel Penangkal: Tinggalkan UTP, Beralih ke STP/FTP
Namun tunggu dulu, mengandalkan kotak pelindung arrester sendirian tidak akan efektif jika jalan tol pengantar energinya rapuh. Ingat kasus kabel UTP kelas rumahan tadi? Singkirkan jauh-jauh kabel telanjang tersebut dari pikiran Anda saat merancang infrastruktur luar ruangan.
Penggunaan kabel jaringan jenis STP (Shielded Twisted Pair) atau FTP (Foiled Twisted Pair) adalah sebuah kewajiban tanpa syarat untuk perangkat eksterior. Berbeda dengan UTP biasa, di bawah selubung luar pelindung kabel FTP, Anda akan menemukan balutan lembaran kertas aluminium foil perak yang membungkus erat delapan urat tembaga di dalamnya. Tidak cuma foil, FTP yang berkualitas punya kawat telanjang tipis tambahan (Drain Wire) yang mengular dari ujung ke ujung bersentuhan dengan kulit aluminium tersebut.
Foil perak ini berfungsi ganda. Pertama, menangkis kebisingan frekuensi radio liar agar laju data internet tidak kacau. Kedua, dan paling vital, menyerap seluruh tembakan energi induksi statis petir dari udara, lalu mengalirkannya menuju ujung kawat pembuang. Agar aliran buang ini sempurna, Anda wajib menggunakan konektor ujung RJ-45 besi (Metal Shielded RJ45), di mana kawat buang tadi dililitkan ketat ke cangkang besi konektor. Saat konektor besi dicolokkan ke alat pemancar dan alat pelindung arrester, terwujudlah sebuah jalan tol khusus untuk membuang listrik liar langsung menuju ke inti bumi.
Trik Membangun Grounding Rod Standar Industri
Lalu ke mana listrik pembunuh ini harus dibuang? Arrester dan foil kabel FTP tadi barulah bertugas menangkap dan membelokkan arus, mereka bukan tempat sampah energi. Pembuangan akhir energi ini mutlak harus disalurkan ke dalam pelukan bumi menggunakan batang pembumian (Grounding Rod) tembaga asli.
Inilah dosa terbesar para aplikator pemasang CCTV dan antena liar di luaran sana. Mereka sering dengan seenaknya melilitkan kabel buang ke teralis jendela besi, ke tiang kanopi parkiran, atau sekadar memakukannya ke dinding bata. Praktek tolol macam itu justru membahayakan nyawa manusia yang tidak sengaja menyentuh besi kanopi saat hujan badai terjadi. Belum lagi urusan performa alat yang malah berpotensi ngadat total jika mengabaikan fondasi instalasi pelindung kelistrikan.
Membangun sistem pembumian yang sah punya aturan hukum fisika sendiri. Anda harus membeli batang tembaga murni padat (Grounding Rod) berdiameter minimal setengah inci dengan panjang standar sekitar satu setengah hingga dua meter. Batang tembaga utuh ini harus dipantek secara vertikal masuk sepenuhnya ke dalam lapisan tanah hingga tidak tersisa wujudnya di atas aspal.
Tapi jangan asal tancap di tanah berpasir atau berbatu kering. Listrik benci dengan benda kering yang tidak bisa menghantarkan arus. Carilah area tanah liat berlumpur yang punya daya serap kelembaban tinggi. Setelah ditancap, lilitkan ujung kabel konduktor buang yang tebal (ukuran minimal 6 mm persegi atau standar kabel NYA) dari arah Lightning Arrester menuju pucuk batang tembaga di dalam tanah menggunakan penjepit klem tembaga atau dilas menggunakan teknik Cadwelding.
Nilai Sakral Resistensi Tahanan: Kurang dari 2 Ohm
Anda tidak bisa sekadar menancap besi tembaga, menaburkannya dengan tanah, lalu pulang beristirahat. Standar pengerjaan kelistrikan internasional untuk kawasan mesin pengolah data (Data Center) maupun instalasi alat menara transmisi internet menetapkan angka mutlak uji kelayakan pembumian menggunakan alat khusus bernama Earth Tester.
Tancapkan alat pengukur ke titik pembumian, jika nilai tahanan hambatan (Resistensi) menunjukkan angka di atas 5 Ohm, maka pekerjaan Anda dinyatakan gagal total. Tanah tersebut terlalu padat atau terlalu kering sehingga akan menolak tumpahan arus energi kilatan badai berkapasitas besar. Standar kelayakan industri B2B yang tangguh menetapkan patokan nilai resistensi ideal di bawah angka 2 Ohm.
Bagaimana kalau angka ukur menembus batas gagal? Anda tidak bisa menyerah. Lakukan pengeboran paralel. Pantek batang tembaga kedua atau ketiga dengan jarak beberapa meter dari titik pertama, lalu sambungkan semuanya secara seri untuk memperluas area sebaran kontak serapan arus listrik dengan tanah liat. Beberapa teknisi ahli terkadang menaburkan bubuk arang bentonit dan garam kasar di sekitar lubang paku tembaga bumi demi merangsang tingkat kelembaban tanah untuk meredam nilai tahanan ohm hingga batas aman yang ditoleransi aturan hukum keamanan.
Fiber Optik: Solusi Paripurna Menghindari Listrik Statis
Sekuat apapun benteng arrester menahan beban, selalu ada sepersekian persen sisa loncatan tegangan (Spike) bocor yang sanggup lolos menyengat alat Anda. Para insinyur arsitektur jaringan paham betul tabiat hukum alam perambatan tegangan tinggi di medium logam kuningan dan tembaga.
Jika perusahaan Anda memiliki sokongan pendanaan yang solid dan harus memasang mata rantai penghubung antar dua gedung terpisah melintasi ruang udara bebas, tinggalkanlah penggunaan kabel tembaga pelapis (FTP) dan beralih menggunakan bentangan kabel Serat Kaca. Teknologi cahaya sangat kebal terhadap urusan gempuran badai guruh.
Cahaya tidak mengantarkan arus listrik, dan material kaca serat optik 100% imun terhadap induksi gelombang elektromagnetik dari hantaman sambaran kilat terdekat sekalipun. Tarik jalur utama menggunakan serat optik khusus untuk jalur tulang punggung data (Backbone). Agar maksimal dalam urusan lalu lintas transmisi antargedung, ada baiknya teknisi jaringan membedah dan memahami secara mendalam tentang perbedaan kabel FO Single Mode dan Multimode untuk backbone sebelum belanja alat. Setelah kabel kaca sampai di titik tujuan bangunan ujung yang aman, barulah rubah sinyal cahaya kembali menjadi jaringan kawat tembaga pendek menuju alat penyebar sinyal ruangan.
Dulu banget pas masih awal ngerjain project klien pabrik manufaktur baja di Bekasi, tim kami dapet telpon malem-malem dari IT managernya yg panik. Pagi itu emang badai petir gede banget di daerah timur, nah pabrik ini masang cctv outdoor yg nyambung pake rute kabel utp biasa narik panjang lewat atap seng pabrik menuju ke server room. Dan kejadian deh itu, petir ga nyamber cctv-nya, cuma nyamber gardu listrik deket pos satpam.
Tapi efek induksinya ngeri bos. Arus listrik liar nyelonong masuk lewat utp, ngebakar nvr cctv, lanjut tembus ke switch core mikrotik, dan bikin server database ikutan mokad. Nangis darah itu bagian purchasing pas ngeliat rincian tagihan belanja alat baru. Padahal kalo dari awal vendor instalasinya ga pelit ngeluarin duit dua ratus rebu perak buat pasang lightning arrester dan narik kabel grounding beneran ke tanah, malapetaka puluhan juta ini bisa banget dicegah. Makanya semenjak itu, SOP tim instalasi kita wajib hukumnya nancep grounding rod menyelamatkan router dari bahaya petir untuk semua tipe outdoor project gapeduli itu cuma sekedar cctv murahan sekalipun.
Kesimpulan: Keamanan Infrastruktur Tidak Bisa Ditawar
Merakit tata letak alat penyebar sinyal internet luar ruangan bukan sekadar memanjat genteng, membidik antena, dan mendapatkan kualitas kekuatan sinyal tiga bar di layar ponsel. Di balik kelancaran staf pabrik memindai barang masuk di halaman bongkar muat tengah hari bolong, ada benteng senyap pertahanan bumi yang bertugas menangkal kutukan amarah cuaca alam terburuk. Jangan gadaikan masa depan transaksi korporasi dan keselamatan peralatan tulang punggung kendali Anda kepada instalatir jaringan musiman yang tidak paham arti pentingnya meredam listrik statis dengan angka tahanan nol di batas permukaan tanah liat bawah bumi.
FAQ
Kenapa perangkat router saya tetap rusak terkena petir padahal gedung sudah memiliki tiang penangkal petir penangkal konvensional tertinggi (Tombak Petir/Lightning Rod) di pucuk atap?
Fungsi tombak petir tertinggi yang bertengger di puncak pucuk gedung sekadar ditugaskan menjadi tumbal target sambaran pelindung struktur beton fisik dari bahaya percikan api ledakan. Masalah krusial timbul karena aliran jutaan voltase itu mengalir turun sangat cepat lewat kabel tembaga besar di pinggiran sisi dinding gedung. Gesekan arus turun ini mendadak menciptakan badai gelombang radius pusaran elektromagnetik tak kasat mata yang sangat kuat. Semua kabel data jaringan rapuh yang posisinya menjulur bersebelahan dalam radius beberapa meter saja dari bentangan kabel utama anti petir gedung tersebut niscaya akan menghisap luapan induksi listrik bocoran itu dan langsung mengantarnya masuk menghantam jantung mesin server IT ruang bawah.
Bolehkah saya menempelkan lilitan kabel pembuangan (grounding arrester) ini ke dalam soket colokan stop kontak listrik tembok dinding rumah yang biasanya punya tiga lubang?
Sangat dilarang keras mengandalkan sirkuit lubang ground instalasi rumah untuk urusan pertahanan buang cuaca ekstrem kilat. Arsitektur kabel tanah kelistrikan rumah perumahan standar kebanyakan dirancang teramat buruk. Seringkali tukang bangunan hanya memutar sisa kabel kuning-hijau ke paku dudukan saklar tempel. Apabila Anda nekat menitipkan sampah ratusan ribu voltase induksi masuk ke jalur jaringan listrik rumah, arus liar tersebut akan berbalik berputar meledakkan perangkat televisi, pendingin ruangan AC, hingga lemari es yang posisinya terhubung pada jalur meteran listrik setrum fase tunggal yang serupa.
Bagaimana ciri fisik jika sebuah pelindung tegangan (Lightning Arrester) sudah rusak berfungsi pasca kejadian hujan badai besar semalam?
Tidak semua alat pelindung menunjukkan rupa bekas cangkang logam terbelah atau mengeluarkan wangi plastik gosong menyengat hangus. Cara paling jitu mengecek tabung gas discharge di dalamnya masih punya umur nyawa ialah melalui pembacaan transmisi antarmuka layar manajemen. Bila koneksi indikator status port kabel tidak kunjung berubah menyala hijau bertaut normal, atau kecepatan lalu lintas data mendadak tercekat anjlok drastis ke angka pecahan sepuluh megabit sesaat setelah badai guruh berlalu, maka sudah tiba saatnya untuk mencopot kotak kecil pelindung yang telah wafat berkorban nyawa tersebut dan menukarnya dengan peranti pengaman unit yang sepenuhnya baru dari dalam kardus.
Apakah alat pelindung petir arrester ini cukup dipasang di bagian atap menara sebelum antena saja, atau mutlak wajib pasang dua bagian atas dan bawah?
Pendekatan pertahanan absolut yang dititahkan buku standar insinyur memandatkan aturan perlindungan dua sisi gerbang (Double Ended Protection). Kotak arrester tingkat atas dipasang pada tiang teratas dekat pemancar bertujuan awal membuang pukulan beban voltase sergapan induksi secepat kilat. Sedangkan kotak pencegat arrester kedua dikunci mati tepat satu meter melintang persis di bibir pintu tembok luar bata ruang kendali server bawah lantai dasar. Arrester ganda ini menyapu bersih sisa ampas tegangan bocor liar (Residual Spike) yang nekat lolos merambat diam-diam dari pertahanan tingkat puncak menara.
